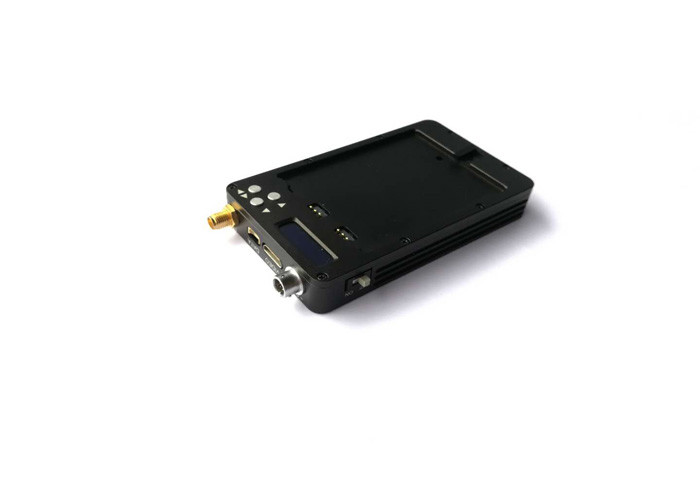

Transmissor portátil do rádio HDMI e remetente video sem fio do receptor/1 watt HDMI

1watt output o transmissor video portátil do cofdm HDMI da longa distância de H.264 HD1080P para o sistema do UAV



Descrição do produto:



O mini HD-HDMI/CVBS COFDM transmissor video sem fio de HN-512PRO H.264, usando o núcleo da 4o técnica da modulação do portador de uma comunicação móvel COFDM da geração multi e método de codificação eficiente da compressão H.264, integrou a relação de controle da exposição do consumo OLED do brilho alto e da baixa potência, o projeto de molde integrado, o ajuste a modulação digital, a compressão audio & video digital em um, móbil altamente integrado de HD, não equipamento de transmissão da imagem digital da linha de vista, tamanho compacto, de pouco peso. Pode transmitir o vídeo completo e o áudio de HD 1080P em um ambiente da construção do bloco ou transmitir o vídeo completo de alta qualidade e o áudio de HD 1080P no ambiente móvel de alta velocidade. Este modelo é dividido em versões de HDMI+CVBS e de CVBS.





Aplicação:



Este produto é amplamente utilizado nas exigências de alta qualidade e do padrão elevado da fotografia aérea, das notícias, dos eventos de esportes, da investigação escondida, da fiscalização video, da transmissão video sem fio do tempo real e dos outros campos.





Características do produto:



Entrada- análoga NTSC/PAL da definição alta do apoio do ●

O apoio HD mini HDMI 1080P do ●, entrada- 720P, fornece a boa compatibilidade

Os menus do ● podem ser mudados a qualquer hora

Criptografia dinâmica 128 do bocado não padronizado nivelado militar AES do apoio do ●

Do ● do apoio linha de vista (NLOS) não, transmissão móvel de alta velocidade

Elevado desempenho do ●, lítio do de alta capacidade a pilhas (a bateria pode ser substituída)

Tamanho pequeno do ●, peso leve, fácil levar, usando o escudo do alumínio da aleta de refrigeração a ar

Relação de controle da exposição de ●OLED com consumo do brilho alto e da baixa potência









Características técnicas





Modelo	HN-512PRO
Tensão	C.C. 6~12V (polaridade reversa protegida)
	Bateria de lítio externo DC7.2V/1400mA (substituível)
Atual	600mA-12V/0.8W (CVBS)
	700mA-12V/0.8W (HDMI/CVBS)
Entrada- (opcional)	CVBS
	CVBS+Mini HDMI
Entrada audio	Relação de Lotus
Codificação audio	ISO/IEC13818-3 (MPEG-1)
Largura de banda	2/4/8MHz
Frequência de TX	300MH~860MHz que pisa em 1MHz (outras frequências a pedido)
RF potência de saída	26dBm/400mW (pode ser personalizado)
Relação do RF	SMA
Criptografia	128 criptografia dinâmica do bocado AES
FEC	1/2,2/3,3/4,5/6,7/8
Intervalo do protetor	1/32,1/16,1/8,1/4
Portadores	2K
Codificação	H.264, MPEG-2
Modulação	COFDM
Constelação	QPSK, QAM16, QAM64
Modo de controle do parâmetro	Através do painel de exposição de OLED a ajustar os parâmetros relevantes
Dimensões	100mm*59mm*16mm
Peso	140g
Temperatura	-20℃~70℃
Acessórios de HN-512PRO	bateria e carregador de lítio de 7.2V/1400m fiação da cabeça dos aviões 5-pin,
Receptor compatível	Receptor de /HN-320 do módulo de receptor SK-320 Módulo de receptor SK-620 Receptor à mão de HN-430HD







Desenho de esboço de HDMI +CVBS:















Dimensões da versão de CVBS:
