HN-TDDPA20W_840Transmissão de dados bidireccional
Pmódulo de amplificador

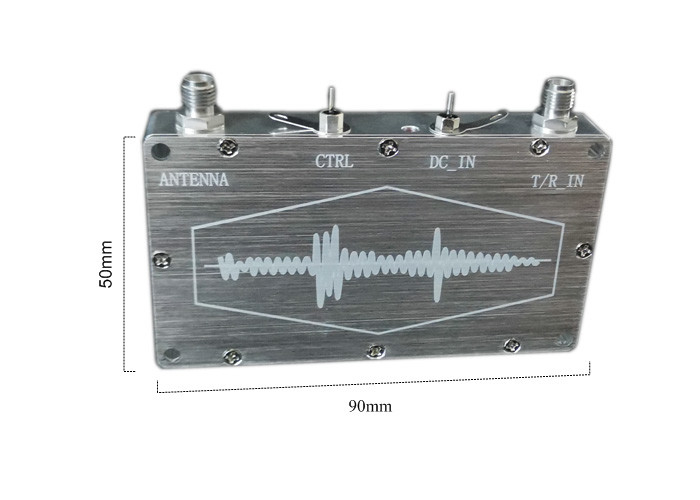

TDD módulo de amplificador de potência bidirecional de transmissão de dados de mesma frequência,DImensão50 × 90 × 14mm
- Potência de saída:≥ 20 W
- Faixa de frequência:835- Não.855MHz
☆Transmissão GNão.:≥15dB ± 1 dB
☆Potência máxima de entrada:25dBm
☆Flatitude da banda:≤ ± 0,50 dB
☆Rganho:≤12dB±2dB
☆Output de entradainterface:SMA
☆Proporção de onda de entrada em pé:≤ 2Load50Ω)
☆Fora!Coloque a proporção de onda em pé:≤1,5Load50Ω)
☆Retardo relativo do grupo: ≤ 20 ns
☆Tempo de comutação do interruptor de RF:Stempo de tartes≤ 5 us /bTempo de reacção≤ 1 us
☆Amplificador de potência transmitir e receber isolamento:≥50dB
☆Nível de controlo: automático, isto é, detecta automaticamente a potência de entrada para realizar a transmissão e recepção automáticas, quando a potência de entradaaté10dBm, a transmissão é iniciada.quando a potência de entrada abaixo de0dBm convertidos para recepção(ou o " externo "CTRL" terminal é utilizado para atingir TTL transmissão de alto nível e recepção de baixo nível)
CTRL1:Estado de transmissão do amplificador, recebimento
CTRL0Recebido status, transmitindo.
1."T/R_INA porta "ANT" está ligada à porta de radiofrequência da estação de rádio digital e a "ANT" está ligada à porta de radiofrequência da estação de rádio digital.ENNA" a porta está ligada à antena;
2."CTRL" é a transmissão habilitada da estação de rádio digital ligada em modo não automático (modo automático e modo habilitado, precisam ser definidos na fábrica,3.3Nível V TTL);
3."DC-IN" é + 12 alimentação,to pad de soldagem pressionado por este condensador é o elétrodo negativo;
4- Não.Luz de indicação vermelha- Não., o indicador vermelholuzestá ligada para indicar o estado de transmissão e a luz vermelha está desligada para indicar o estado de recepção
- Temperatura de funcionamento:-20 ̊+75°C
- Vidade avançada:12 V
- Corrente de trabalho:12V/5,5A@20W;
